АКПП Aisin Warner AW50-40LE, AW50-40LS, AW50-42LE (AF14/ AF20/ AF22)
4-х ступенчатая еще гидравлически управляемая АКПП AW50-40 от Aisin Warner была разработана в 90-х для популярных «семейных» автомобилей среднего класса с 2-х литровым двигателем: Вольво (С70), Опель, Сааб, Рено Лагуна.
По классификации GM эта коробка известна как AF14 (AW50-40LE). Ее выбрали и «корейцы» — для Киа, Дэу. Встречается она даже на венгерских Судзуки SX4 и редчайших 6-цилиндровых Альфа-Ромео 156.
С 1995 года в конструкцию этой морально устаревшей, но конструктивно удачной трансмиссии ввели блокировку гидротрансформатора (L — «LockUp» в названии коробки) и электронное управление с помощью соленоидов (буква — E) и модификация стала именоваться как: AW50-40LE.
В этой модификации были несколько увеличены барабаны, хабы, планетарные ряды, обгонные муфты…, чтобы передавать больший крутящий момент. В 98 году появилась модификация AW50-42LE (AF22 –
имя этой модификации АКПП для машин Опеля), чтобы расширить ее применение для двигателей до 3.0л.
Хёндэ агрегатировали 50-42LE с 1.3 литровой i30 и Daewoo — устанавливал ее на свой Lanos.
AF20 -AF22 получила новый гидроблок. Гидроблоки и управление для машин Сааб и Вольво (и пр.) различаются.
И уже в обновленном виде AF14 (AW50-40LE) с 2000-го стала широко использоваться на Астрах, Зафирах и Вектрах Опеля.
Отработанное поколение неубиваемых 4-х ступенчатых трансмиссий, которое в 21-м веке сменила более «интеллектуальная» 5-ти ступенчатая АКПП AW55-50.
Для типового капремонта кроме замены фильтра и ремонта гидротрансформатора с заменой расходных материалов (350001) обычно заказывают:

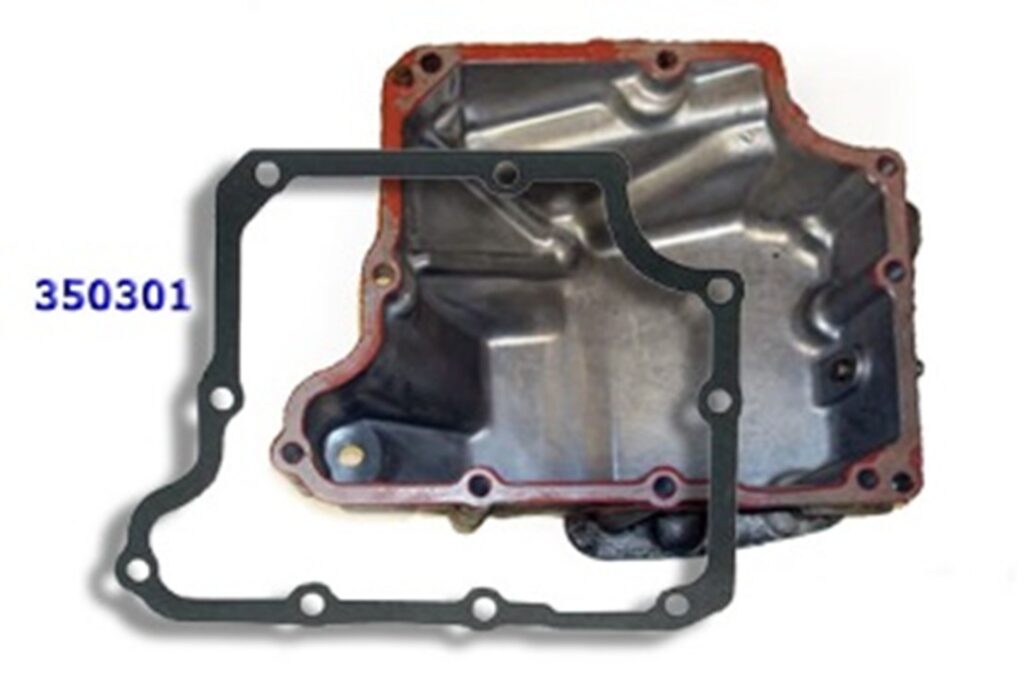

— Ремкомплект прокладок и сальников (Оверол Кит) — № 350002. Оверолы различаются по годам выпуска — до 1997 года и после и выбирают мастера в основном проверенные недорогие оверолы АТОК. Их заказывают чаще еще и потому, что в комплекте есть пластиковые шайбы-вошеры.
В случае, когда заказывают Ремкомплекты Presicion или Transtec, то с ними заказывают отдельно и комплект шайб — 350200.
В настоящее время больше ремонтируются старые коробки (до 97 года). Для них берут только ремкомплекты неоригинал, так как железо айсиновских 4-х ступок (50-40) очень неприхотливо по конструкции и имеет большой запас по ресурсу.

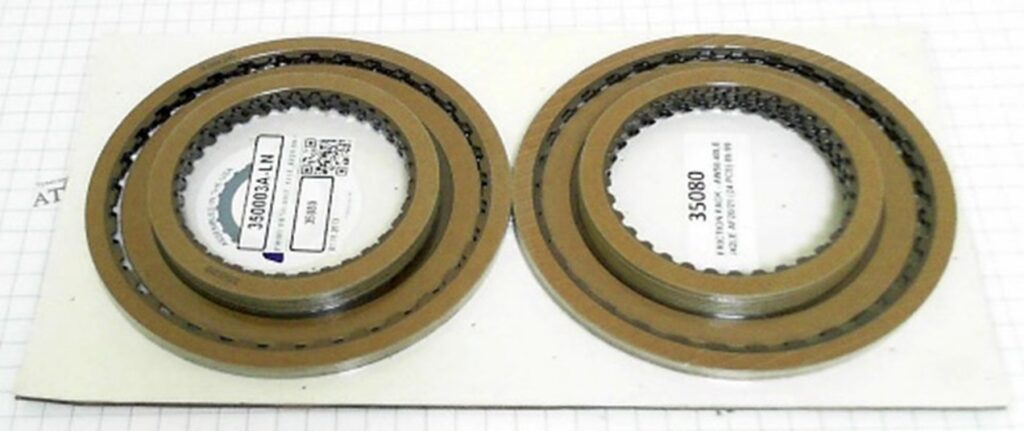

Кроме Ремкомплекта прокладок для переборки этих автоматов также заказывают комплект всех фрикционов — №350003. Особенно, если горелое масло от фрикционов Директ и Форвард пропитало еще несильно изношенные фрикционы других пакетов.
Для полной переборки автомата часто заказывают и Полный ремкомплект МастерКит — 350007. Кроме него еще в заказ почти всегда входят: фильтр, втулка насоса и тормозная лента.
Типичные ремонтные места АКПП AF17 — AF22 (AW50-40, AW 50-42)
Фильтры — по традиции для 4-х ступок простые, пластиковые с металлической сеткой, различаются по годам выпуска:
— Фильтр, AW50-40\42LE профиль трапециевидный 1997-up #350010B.
— Фильтр прямоугольный AW50-40\42LE, старая модификация 1989- 98, #350010A
Раньше эти фильтры выпускались металлопластиковые, до сих пор встречаются фильтры из желтого пластика, опрессованные металлической лентой. Фильтр установлен внутри коробки и заменяется только при переборке автомата.
Для автоматов с 1995 года выпуска применялось синтетическое масло типа «Тойота T-IV». До 2004 года. В 2004-05 годов многие автопроизводители следовали инструкции Айсин по переходу на масла типа «Тойота WS» (лучшая вязкость на непрогретом двигателе) с соответствующими изменениями настроек компьютера. «Молодая» коробка неприхотлива к маслу и может не требовать замены масла до 150 ткм, но при агрессивной езде симптомы грязного масла возникают уже к первой сотне тысяч километров. Поэтому «возрастные» коробки любят, когда масло проверяется и меняется как можно раньше.
Чистоту и уровень масла проверяют по щупу на горячем двигателе. При частичной смене масла потребуется ок. 4 литров. Коробка довольно чувствительна к чистоте масла и так как фильтр меняется только при разборке автомата, то возрастным авто ставят во внешнюю линию охлаждения магистральный фильтр тонкой очистки — 100019. (ниже)

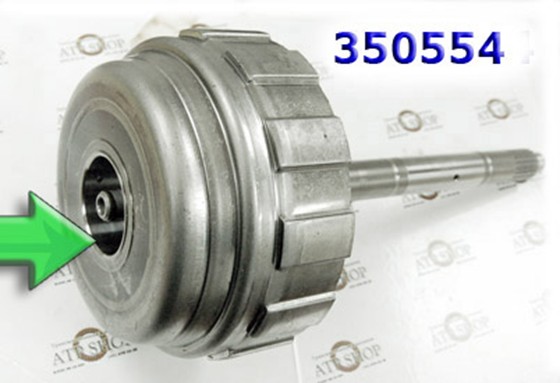

Типичная болезнь возрастного железа AW50-40 — Барабан Forward/Direct №350554, — износ посадочного места, трещина в районе сварного шва (стрелка на фото, нажми-увеличить). Всегда проверяются: посадочные места на суппорт и задняя крышка. И меняются уплотнительные кольца (входят в ремкомплект прокладок).
Длительная эксплуатация с этой проблемой приводит к сгоранию фрикционов и стальных дисков барабана Forward/Direct (см. ниже).

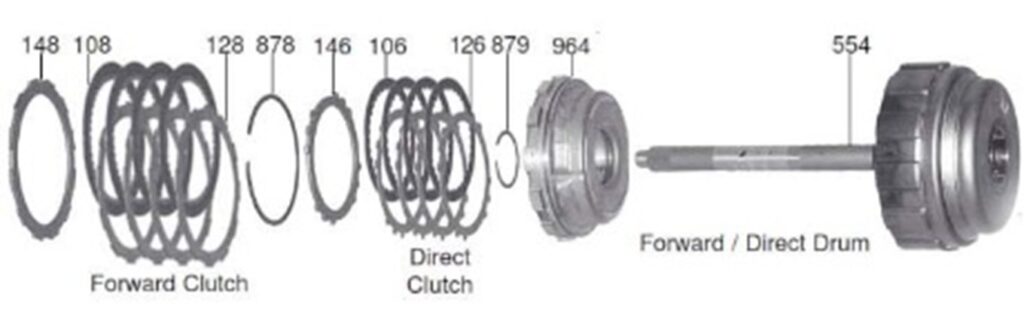

Из пакетов фрикционов первыми сгорают фрикционы — Forward -№350108, Direct №350106A, реже — С3 Low/Rev 350114. Соответственно в этих же пакетах горят и — Стальные диски 350128 и 350126. (Причина может быть вызвана еще и невидимой трещиной сварного шва возле посадочного места барабана 554).
Но остальные пакеты к этому времени имеют пограничный износ и многие мастера не рискуют оставлять после капремонта полуизношенные фрикционы сцепления и меняют фрикционы полным комплектом — 350003. Чтобы быть уверенным как минимум за пару лет эксплуатации.
Во всех капремонтах возрастных машин кроме замены расходников и фрикционов меняется Тормозная лента (350022).
Она тоже входит в список рекомендованных расходников при горелом масле. Нештатная работа ленты кроме ударов при переключении ведет еще и к ускоренному износу барабана Underdrive — С3 (внизу).
Ремонт гидротрансформатора AW50-42— 350001.
Износ фрикционной накладки и часто из-за неравномерного износа — биение втулок и износ узлов насоса. Неработающая или изношенная блокировка гидротрансформатора приводит к засорению, старению и износу клапанов гидроблока и соленоидов. Хотя в этом автомате фрикцион гидротрансформатора служит очень долго, но как только изнашивается до клеевого слоя — сразу нарушает работу соленоидов и гидроблока.
Большинство капремонтов — самая обычная переборка и чистка гидроплиты с соленоидами у машин, которые на пробегах за 250 ткм относительно «здоровыми» приехали с подтекающим сальником гидротрансформатора.
Если эксплуатировать автомат долго с этой проблемой, то узлы валов и насоса перегреваются, работают без масла, а в результате из-за вибраций перегревают и убивают втулки. В половине случаев капремонта после вскрытия коробки заказывают весь Комплект втулок №350030
Самой первой страдает и проворачивается втулка насоса (350034). Если на возрастной AW50-4*LE начинает подтекать сальник, то скорее всего проблема и с втулкой. Чем раньше машина придет в ремонт, тем меньше отдельных мест придется лечить и тем меньше вероятности потерять и сам насос.
Люфт (вибрация) в этом узле приводит к ускоренному старению соседних узлов коробки. Следующие в этой цепочке износа: втулки задней планеты, статора и солнечной шестерни.
В любой приход машины в ремонт мастера производят замену Сальников — насоса 350070, полуоси №350076A. Если проблема с текущими сальниками и разбитой втулкой запущена, меняют Насос: — №350510A. Без полной переборки коробки одна замена сальников и втулки считается «косметическим ремонтом».
Редкие меняют выработавшие свой ресурс узлы «железа» — Барабан C-3, Underdrive — №350551 износ, натертости лентой.
В ремонте встречаются модификации гидроблока с 4-мя соленоидами. Три соленоида-электроклапана «он-офф» (подробнее) и один соленоид-электрорегулятор (ЕРС) — 350431. Если повезёт, то можно встретить в ремонте раритетный гидроблок на 5 соленоидов (плюс дополнительный проблемный соленоид-электроклапан контроля автонейтрали).
Почти всегда оказывается изношенным соленоид\электроклапан LockUp — блокировки гидротрансформатора №350425, который выходит из строя из-за горячей грязи, поступающей с маслом от фрикциона блокировки гидротрансформатора.
Нередко проблему находят во взаимозаменяемых соленоидах-шифтовиках (1 и 2 или А и В) №350421, которые отвечают за штатное переключения скоростей.
Цвет коннекторов шифт-соленоидов и их внешний вид различен для разных авто. Если цвета коннекторов соленоидов S1 и S2 различны (белый-черный), значит они — не взаимозаменяемы!
Соленоид-электрорегулятор главного давления (ЕРС) 350431 меняют вместе с самой гидроплитой. Поставляется этот соленоид на заказ и редок на рынке.
В возрастных автоматах AW50-40 мастера часто устанавливают внешний фильтр тонкой очистки — 100019,
Недорогой магистральный фильтр помогает держать масло чистым и уменьшает износ узлов трения. Это особенно рекомендуется всем возрастным автоматам, у которых штатный фильтр грубой очистки состоит из металлической сетки.
Такой «фетровый» фильтр кроме мелкодисперсной пыли от фрикционов удерживает также и клеевую основу фрикциона, в случае когда накладка стирается до самого основания. Что защищает соленоиды и клапана гидроблока от зависания и износа.
Кроме того в конструкции фильтра есть магнит, удерживающий железную пыль, и перепускной клапан, который срабатывает, если фильтр забыли заменить и он забился напрочь грязью. Такой фильтр рекомендуется менять для диагностики каждую осень или раз в 20-30 ткм. Подробнее — здесь.
Распространенной причиной всех неприятностей с потерей давления масла — неисправности и загрязнение гидроплиты или соленоидов. И обычно это связано с слишком крупными частицами износа в масле и нуждающемся в ремонте гидротрансформаторе (ГДТ).
Саму коробку мастера любят за ее надежность и неприхотливость. Она после своевременного и несложного капремонта легко проходит весь срок службы автомобиля, на котором установлена. Если, конечно, не допускать недостатка и слишком сильного загрязнения масла, из-за чего падает давление в линии и начинают изнашиваться втулки, расходники и разрушаться подшипники (…232, …235 или …283), что сразу переводит капремонт на другой уровень затрат.
Все, что нужно знать о неисправностях АКПП - как вовремя распознать проблемы и не пропустить важные моменты
Некоторые признаки неисправности автоматической коробки передач (АКПП):
При возникновении любого из перечисленных симптомов необходимо обратиться к профессионалам для проведения диагностики коробки.
Некоторые симптомы неисправности автоматической коробки передач (АКПП):
При наличии хотя бы одного из перечисленных симптомов необходимо обратиться в профессиональный сервис для диагностики АКПП.
Среди узлов автоматической коробки передач (АКП), которые ломаются чаще всего, можно назвать гидротрансформатор, масляный насос, гидроблок и тросовый привод.
Некоторые причины поломок:
Для диагностики и ремонта АКПП рекомендуется обратиться к квалифицированному специалисту.
Для продления срока эксплуатации АКПП необходимо соблюдать регламент ТО, установленный производителем. Процедура технического обслуживания автомобиля представляет собой комплекс профилактических мероприятий, обеспечивающих поддержание коробки автомат в рабочем состоянии.
Периодичность прохождения техобслуживания в первую очередь зависит от возраста и пробега автомобиля чем больше пробег, тем чаще нужно делать профилактические работы. В среднем плановое техническое обслуживание АКПП необходимо выполнять каждые 40-60 тыс. км пробега, однако при эксплуатации автомобиля в плохих дорожных условиях рекомендуется снизить этот интервал до 30 тыс. км.
Процедура технического обслуживания включает следующие основные виды работ:
Частичная или полная замена трансмиссионной жидкости при длительном использовании ATF-жидкость теряет рабочие присадки, в результате увеличивается скорость износа комплектующих. При полной замене трансмиссионной жидкости выполняется также промывка системы.
Замена фильтров в процессе эксплуатации материал фильтра истончается и в АКПП вместе с маслом попадает абразив.
Установка новых расходников различного рода уплотнители отличаются ограниченным ресурсом эксплуатации, поэтому их необходимо своевременно менять для предотвращения течи масла.
При прохождении технического обслуживания АКПП автомобиля также выполняется визуальный осмотр комплектующих на предмет повреждений и сильного износа. Рекомендуется также раз в два года промывать гидроблок и радиатор.
Гидромеханическая коробка передач является довольно ресурсоемким видом трансмиссии, но требует своевременного ремонта и обслуживания АКПП, а также соблюдения определенных правил эксплуатации.
Коробка автомат плохо переносит работу на холодную, поэтому рекомендуется перед началом поездки хорошо прогреть автомобиль. Также нельзя использовать автомобиль с АКПП в качестве буксира. Частой причиной выхода из строя автоматической трансмиссии становится агрессивное вождение резкие старт и торможение сильно нагружают коробку. В случае длительных остановок в пробках и на светофорах рекомендуется переводить положение селектора на режим паркинга или нейтраль.
Автомобиль с автоматической коробкой передач стал обычным явлением, более того, таких машин становится все больше. Эта динамика объясняется легкостью в управлении: переключение передач происходит автоматически без участия со стороны водителя. Автомат обеспечивает еще и более высокую топливную эффективность, но без недостатков тоже не обошлось: по сравнению с механической трансмиссией, АКПП отличается меньшей отказоустойчивостью, поэтому автовладельцам необходимо время от времени проходить диагностику и ремонт АКПП.
1. Переключения рычага селектора перед троганием вперед или назад должны производиться при нажатой педали тормоза и полностью заторможенном автомобиле.
При переводе рычага из режима «D» в «R» и обратно не нужно делать задержку в положении «N» (это не механика с синхронизаторами, где нужна небольшая пауза на нейтрали при переключениях вверх).
2. Начинать движение (снимать ногу с педали тормоза и нажимать на педаль газа) следует только после характерного толчка, свидетельствующего о полном включении передачи.
3. Во время остановок на светофорах, в пробках, непродолжительных стоянках не стоит использовать режим «N». Для этого есть режим «P», либо удерживать авто педалью тормоза. Не будет ни одного лишнего включения промежуточных режимов когда быстро переводится рычаг!
Также не рекомендуется использовать «N» при длительных спусках для обеспечения движения «накатом» — нарушение этого правила могжет привести к поломке АКПП.
На скользкой дороге во время принудительного понижения передачи ведущие колеса могут начать буксовать, что может привести к возникновению заноса. Ничего страшного во время буксования в АКПП не происходит.
Следует избегать лишь длительной пробуксовки ведущих колес. Повышенное тепловыделение в гидротрансформаторе в этом случае может быть критичным (особенно, если система охлаждения имеет низкую эффективность, например, радиатор охлаждения АКПП засорен).
Если автомобиль забуксовал, то давить на педаль газа бесполезно и вредно для АКПП. В таких случаях нужно включить понижающую передачу, и действуя педалью тормоза как сцеплением, обеспечивая медленное вращение колес, попробовать выбраться.
Новички, привыкнув ездить в основном по твердому покрытию, часто вязнут в снегу или грязи, потому что панически газуют. При «раскачивании» автомобиля с АКПП нужно не просто переключать селектор «вперед — назад», а обязательно останавливать движение в точке «зависания» тормозом. Если не пользоваться тормозом, АКПП сильно нагружается.
С АКПП нельзя транспортировать авто на сцепке — нужен эвакуатор. Дело в том, что в АКПП смазка осуществляется принудительно, т.е. масло подводится к каждой паре трения под давлением только при работающем двигателе. Если двигатель не работает или трансмиссия неисправна, значит нет и смазки. Косвенно работоспособность насоса оценить можно, сравнив уровень масла при заглушенном и работающем двигателе. Если уровень не меняется, о буксировке даже и не думайте. Буксировку можно производить только при работающем двигателе и в режиме “N”.
Автомобиль с АКПП нельзя завести принудительно с толкача, не используя стартер. Шестеренчатый насос получает энергию только от двигателя, и если двигатель не работает, то давления в системе нет, в каком бы положении ни находился рычаг выбора режима движения (если нет отдельного масляного насоса, работающего не от двигателя, а от карданного вала).
