АКПП Все АКПП (по производителям) Getrag DCT
Powershift 6DCT450 (MPS6), 6DCT470 (SPS6), DCT250 (DPS6)
Гетраг организовал совместные предприятия с автопроизводителями и вместе с Фордом они запустили в серию DCT (Dual-clutch transmission). Имеются модификации:
— с WD «мокрым» сцеплением SPS6 (6DCT470) для японцев Мицубиши (Galant Fortis, Lancer, Outlander, а с 2010 года cX).
— с WD «мокрым» сцеплением 6DCT450 — для американских Крайслера, Форда (DPS6/MPS6), английских Лэндроверов и европейских Вольво (MPS6). DCT450 Ford являются самыми ремонтируемыми коробками ДСГ на нашем рынке.
Типичные проблемы коробок DCT WD (с мокрым сцеплением)
Основная конструктивная идея по переключению передач для DCT WD взята у ступенчатых коробок и переключения производятся с помощью гидравлики и соленоидов, которыми управляет компьютер трансмиссии. И соответственно многие возрастные болезни родственны типичным болезням ступенчатых коробок: Механическая фрикционная взвесь из горячего масла забивает клапана гидроблока и соленоидов, попадает на трущиеся поверхности и способствует износу алюминия, вибрациям и залипаниям клапанов, особенно когда фрикционы изношены. Что ведет к цепной реакции износа металла и дальнейшего загрязнения масла.

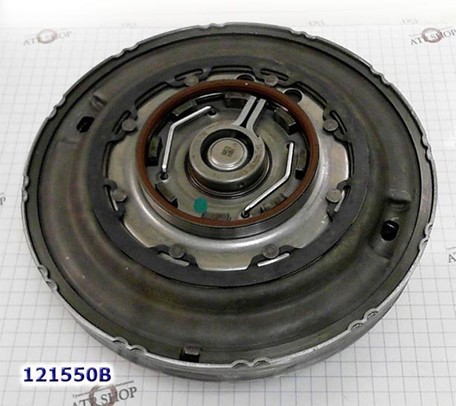

Однако еще большим пачкуном масла здесь является заменитель «бублика» — двойная корзина сцепления 121550. А также слабым местом является демпфер с пружинами, который заменяет гидротрансформатор и довольно быстро теряет заводские зазоры. Из-за чего эти двойные пружины начинают «болтаться» в своих каналах и съедать металл направляющих. Кроме грязи демпфер порождает вибрации, которые убивают крышку с манжетой и остальные узлы «железа» этого автомата.

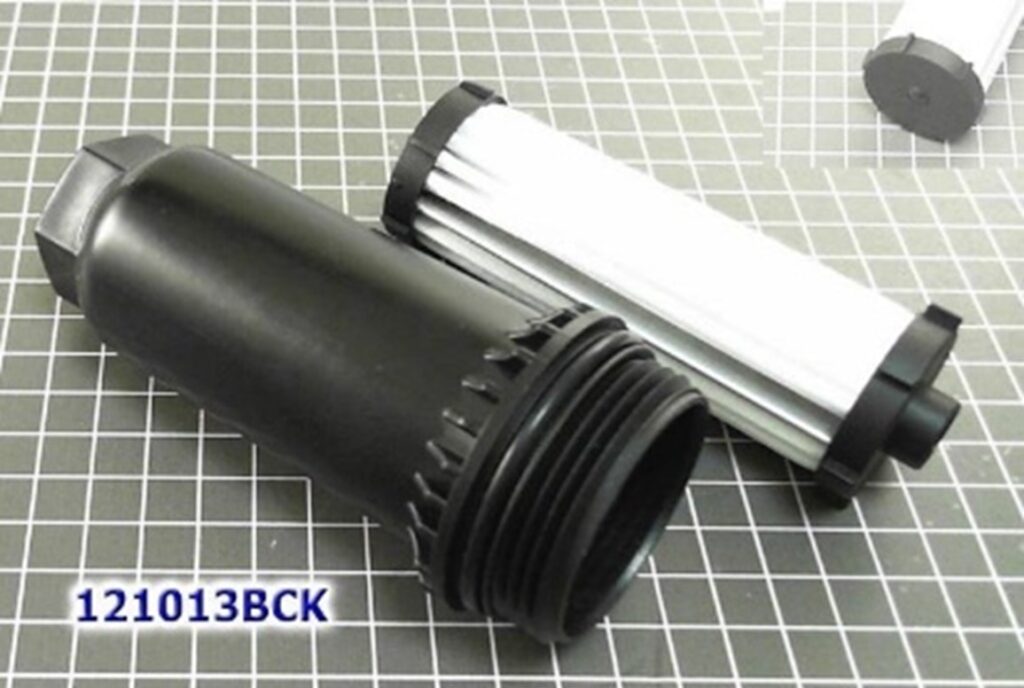

В 6DCT450 предусмотрели еще более емкий наружный фильтр — 121013 по сравнению с вариаторами. Масло для этой коробки требует чистоты и своевременной замены. Проверяется и выставляется уровень по переливной пробке при температуре +40°С. При дальнейшем нагревании из открытой пробки должно начать выливаться масло, по прозрачности которого и определяют необходимость замены. Агрессивная езда может потребовать замены уже после пробега в 30-50 ткм. Аккуратная езда позволяет менять масло с фильтром реже. К типу масла неприхотлива.

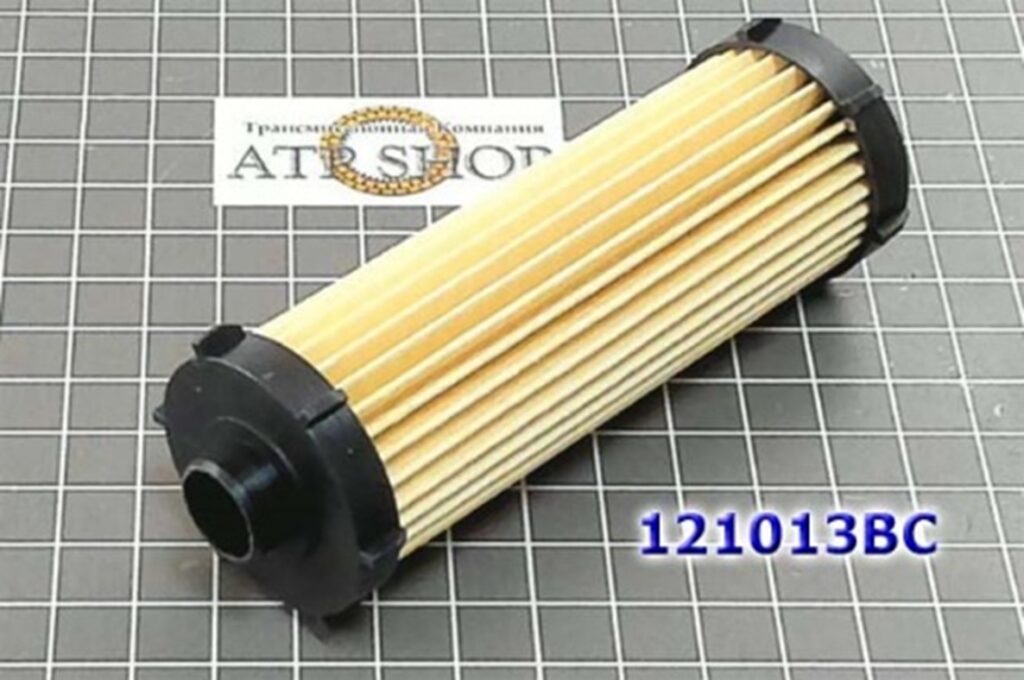

Фильтров-картриджей существует несколько модификаций, различных для DCT450 … DCT470. Фильтр тонкой очистки обычно входит в ремкомплект Оверол Кит для замены во время капремонта. По скорости загрязнения наружного фильтра можно косвенно оценить износ корзины.
При переборке меняют и главный фильтр гидроблока — 121010. Который к тому времени обычно уже полностью забит грязью и может заметно блокировать циркуляцию масла. В капремонт эти автоматы обычно приходят уже с симптомами болезней.
И после диагностики обычно заказывают комплект расходников корзины (пружины и ретейнеры), крышку-манжету, фильтры, Ремкомплект прокладок и фрикционные\ стальные диски. Иногда эти детали берут по отдельности, но с перерывом в несколько недель.
Для полной переборки DCT450 заказывают Ремкомплект прокладок (ОверолКит), фильтры (если нет в оверолките), комплекты пружин, пластиковых проставок и вошеров для демпфера и фрикционы со стальными дисками для обоих сцеплений. Всегда меняют крышку-сальник корзины.
Замена фильтра с маслом — типичное и рекомендуемое обслуживание WD коробок Powershift. Наиболее распространены в этом обслуживании коробки Форд\Вольво MPS6 (6DCT450). Фильтр тонкой очистки — 121013. Меняется при каждой смене масла, чтобы беречь сцепление, гидроблок и соленоиды.
Фильтр гидроблока 6DCT450 — 121010B. Имеет двойную фетровую мембрану. Меняют при капремонте.
Фильтр для Мицубиши SPS6 (6DCT470) при капремонте — 121010C.
Масло (Dual Clutch), под которое производитель настраивал компьютеры — у каждого свое и коробка довольно капризна к качеству и типу масла. Особенно заметно это начинает чувствоваться по мере старения масла, фрикционов и соленоидов. Смену масла производят на специализированных сервисах, мастерами, имеющими опыт ремонта этих коробок. И чем чаще меняется масло, тем дольше можно будет проездить на машине до капремонта коробки. Первую смену масла можно провести после 50-60 ткм при более-менее спокойной манере вождения.
Уровень масла и его чистота критически важны для коробки, поэтому для взрослой коробки рекомендуется при каждой возможности доливать масло ATF и по сливающемуся маслу из контрольной пробки убедиться, что уровень масла выставлен верно. (- уровень масла проверяется при прогретой коробке и работающем двигателе).
— Ремкомплект прокладок и сальников DCT450 — № 121002. Одинаково часто заказывают ремкомплекты: более полный от Пресижн и чуть более дорогой от Транстек.
Ремкомплекты содержат минимально необходимые расходники и прокладки, которые чувствительно влияют на работу этой тонко настроенной коробки. Довольно заметно влияет на работу трансмиссии и соленоидов износ тефлоновых колец суппорта 121199. Кольца меняются очень часто при локальных бюджетных ремонтах «освежить».
Для DPS6 (DCT250) свой ремкомплект сальников и колец 127002.
Но более важным фактором для капремонта ДСГ является износ фрикционов, которые нагружены на порядок сильнее, чем фрикционы ступенчатых коробок. Комплект фрикционов для двойного барабана DCT450 -№ 121003.
Примечание: — фрикционы имеют несимметрично ориентированные насечки, по которым циркулирует масло и требуют правильной установки при монтаже. Износ этих капризных фрикционов даже до половины толщины недопустим и приводит к вибрациям и перегреву, а также к ускоренному износу соленоидов-электрорегуляторов.
Комплект стальных дисков заказывают при каждой переборке — № 121004.
Для капремонта переборки 6DCT450 всегда заказывают комплект расходников демпфера: пружин — 121800 и ретейнеров-клипс — 121698. Износ клипс и вошеров («сухарики» у Фордов — 121200), ослабление пружин приводит к нештатным толчкам и вибрациям, что негативно влияет на работу фрикционов и самой корзины.
Сухарики-вошеры стали делать усиленными, большей длины (37.5 мм вместо 33 мм), чтобы уменьшить на них нагрузку и увеличить ресурс.
Сама корзина сцепления сделана с необычно высокой степенью точности комплектующих, так как здесь в один узел собраны фрикционы всех пакетов сцепления и элементы гидротрансформатора, поэтому уже при небольшом износе или отклонении от заводских допусков сцепление начинает работать с ударами\толчками и запускает цепную реакцию износа. Так же опасными для коробки становятся куски раскрошившегося от перегревов и динамической нагрузки пластика ретейнеров.
Корзина разбирается с помощью специального ключа 121419B. (слева)
Проблемы корзины часто прогнозируют по состоянию (подтеканию) крышки-сальника 121070.
Крышка-манжета — очень хрупкий расходник, в первую очередь изнашивается от нештатных вибраций — 121070.
C поршнями и крышкой этой коробки работают как с хрупким предметом, не допуская даже прикосновений пальцами к резиновому фартуку. Монтаж крышки 070 производится со специальным инструментом, иначе из-за неидеальной установки ее перекашивает и повторяется проблема с подтеканиями. Так же на герметичность сальника крышки влияет точная диагностика и устранение всех проблем демпфера, сцепления.
В последнее время стали устанавливать пружинку резинового фартука, аналогичную сальникам.
Часто при переборке коробки со сгоревшими фрикционами меняют поршни обоих пакетов сцепления — 121008.

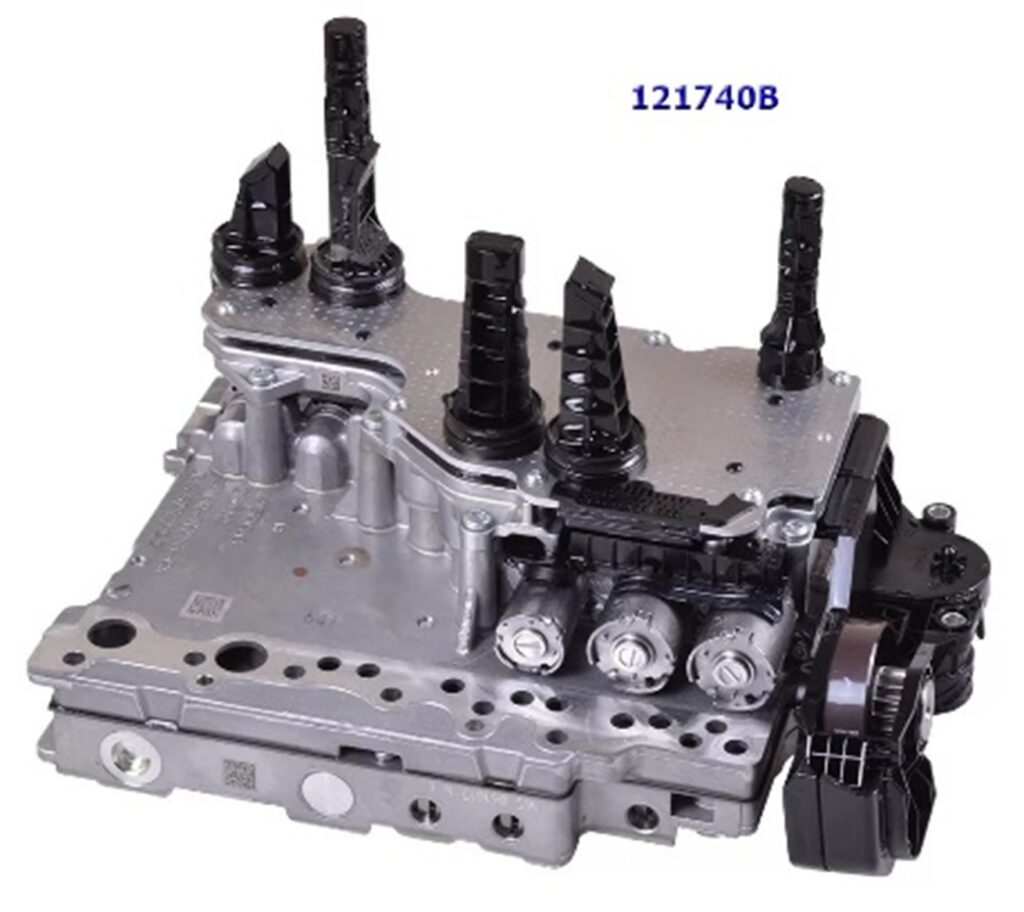

Замена гидроблока 121740 — редкий случай, чаще промывают и чистят или ищут БУ гидроблок. Отдельно — гидравлическую часть с соленоидами, отдельно — электрику мехатроника.
Соленоиды PWM загрязняются осадком из масла и начинают «заедать», то есть срабатывают не мягко изменяя давление, а с зависаниями и толчками. Пока износ не критичный, промывка может помочь и продлить ресурс соленоидов.
Проверяются на стенде и по результатам диагностики чистятся/промываются (ультразвуком или промывкой) до полного восстановления штатной работы. Новые соленоиды пока не заказываются мастерами из-за слишком высокой цены.
Менее распространены в ремонте Мицубишевские SPS6 (6DCT470). Они конструктивно значительно отличаются от немецких автоматов, но некоторые расходники взаимозаменяемы. Япония вообще считает, что спокойные вариаторы более перспективны, чем нетерпеливые роботы ДСГ. Как говорили мудрецы: «Кроткие наследуют Землю», а «терпеливые водители не нуждаются в капремонте автоматов».
Еще реже встречаются в ремонте — коробки Пауэршифт DD с сухим сцеплением PS250 (6DCT250), которые используют для переключений электромоторы-приводы.
Мануал для ремонта 6DCT450 и 6DCT470 уже выпущен американской ATSG, который можно найти с помощью гугла в сети.
