АКПП Jatco (Nissan) JR507A/ RE5R05A

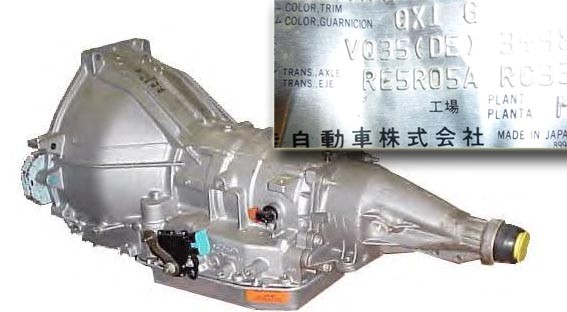

5-ступенчатая АКПП продольного расположения RE5R05A (модификация JR507E Jatco) устанавливается с 2000 года на все мощные заднеприводные модели Ниссана — Pathfinder, Armada, 350Z, Fuga, Navara, Skyline и Titan и на Infinity с двигателями от 2.5 литров до 6-ти литров.
Кроме Ниссан конструкцию этого автомата используют Хёндэ, Киа и Судзуки Экватор\пикап под Джатковским именем JR507E или Хендаевским именем A5SR1, которая была выпущена в 2002-м году (Sorento) и усовершенствованная модификация 2007 года — A5SR2 (GENESIS COUPE, STAREX, BORREGO, MOHAVE).
Для этих же ниссановских авто с двигателем 2.5л параллельно была разработана менее мощная (и более редкая) 5-ступка Jatco RE5R01A (JR502E), которая встречается на испанских PATHFINDER, XTERRA. Родственна по «железу» — RE4R01A (перейти).
Существует множество различных под-модификаций АКПП RE5RO5A для различного крутящего момента и для разных по весу машин (SUV, TRUCK…), отличающиеся фильтрами, фрикционами, стальными дисками, «железом», гидроплитой. Все они основаны на супернадежной конструкции заднеприводных ниссановских 4-х ступенчатых автоматов, к которым были добавлены планета Овердрайв и более интеллектуальное электронное управление.
Эта трансмиссия после 2002 года — достаточно надежна, как и все джатковские акпп для заднего привода, если не учитывать некоторые «детские болезни» типа попадания антифриза в АКПП при запуске ее в 2000-м году. Самые серьезные исправления в конструкции в основном были связаны с электрикой и гидроплитой. На конструктивной основе этой удачной и бюджетной пятиступки Jatco выпустила родственную семиступенчатую трансмиссию RE7R01 (JR710-711). Многие детали у них взаимозаменяемы.
Слева — некоторые варианты клапанных плит, которые используются на RE5R05A. В целом их (гидроплит) было разработано много модификаций, которые почти ежегодно обновлялись (2004, 2005, 2006, 2007…), подчищая огрехи управления. Что позволяет этой АКПП успешно конкурировать по надежности с коробками Айсин и ZF в бюджетном «неубиваемом» сегменте.
На данную машину устанавливались следующие АКПП:
При соблюдении несложных правил эксплуатации эта коробка легко переживает и двигатели и кузов.
Детали для переборки и капремонта
Типичные капремонты флегматичного, но из-за этого долгоживущего RE5R05, заключаются в ремонте гидротрансформатора (319001), переборке и чистке с заменой фрикционов, ремкомплекта прокладок и сальников, тормозной ленты, масла и фильтра:
Раньше мастера предпочитали более надежные по качеству Ремкомплекты сборки Транстек 319002-TK, но сейчас качество расходников Транстек (кольца) немного снизилось, а качество остальных производителей неоригинала — повысилось и все чаще выбирают качественные, но более бюджетные Оверолы — №319002-АТ. Оверолы Пресижн заказывают реже.
Фрикционы меняют обычно всем Комплектом — № 319003. Фрикционы для Infinity и Pathfinder — различаются по пакету Реверс. Имеются варианты В1 №319110 на 40 зубов и на 50 зубов.
Увеличенный зазор между фрикционами приводит к толчкам и ударам при переключении 2-3 , 4-5 и другим. Поэтому при полной переборке фрикционы в этой 5-ти ступке меняют независимо от того — выглядят ли фрикционы еще «наполовину годными» или уже наполовину изношенными.
Комплект стальных дисков 319004 заказывают реже. В таких случаях заказывают Мастеркит — 319007.
Расходником в АКПП RE5R05A является и Тормозная лента 319020. В основном заказывают ленту Борг Ворнер, которая по цене даже дешевле неоригинальных лент.
На мощных и тяжелых авто изношенная лента может даже деформировать сам Барабан. Меняется в большинстве капремонтов, когда машина отходила св. 200 ткм или пришла с горелым маслом и сгоревшими фрикционами.
Почти всегда заменяют сальник насоса 319070. Этот подтекающий сальник свидетельствует о том, что фрикцион гидротрансформатора износился, вибрирует при блокировке, перегревая корпус и вал.
Реже с сальником вместе меняют и втулку насоса — 319034. Длительная езда с разбитой втлкой убивает и сам насос.
Локальный ремонт в запущенных случаях — замена Насоса, крышка 319510
Длительная эксплуатация этой неубиваемой коробки с большим запасом по «железу» с вибрациями и с грязным маслом приводит к съеданию втулок.
Цепная реакция разрушения втулки начинается, когда зазор между втулкой и валом увеличивается до 100 мкм. Для замены чаще заказывают комплект бронзовых втулок (8 шт) — 319030.
Так же часто для эконом-ремонта заказывают комплект тефлоновых колец — 319199.
Для подкапотного пространства Киа понадобились поддоны со скошенным углом и поэтому прокладки поддона 319300 имеют две модификации. Для редкой у нас Киа — 319300A.
В случае горелого масла мастера предпочитают для этой АКПП не промывать сетку фильтра, а менять фильтр на новый. В этой АКПП взвесь фрикционной пыли в масле особенно абразивно-агрессивна из-за блокировки гидротрансформатора.
Главная «головная боль» АКПП RE5R05A в том, что из-за агрессивных разгонов происходит быстрый износ блокировки ГДТ, что приводит к износу каналов и золотников Клапанной плиты (гидроблока). Из-за чего в свою очередь возникает недостаток давления в различных пакетах. Причем в разных авто — в разных каналах гидроблока. Все зависит от настроек компьютера автопроизводителем и манеры вождения.
Почти во всех случаях капремонта — горят фрикционы в пакете K-1 Input Clutch. — Фрикционы №319104A. — Стальные диски №319124.

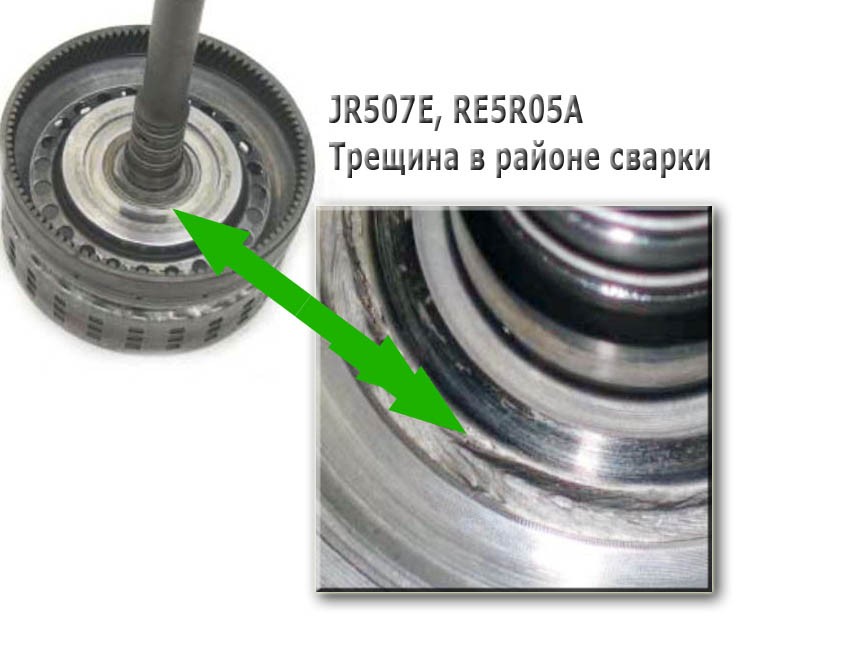

В этом случае стоит проверить барабан К1 на трещины в районе сварного шва (справа), но обычно сгорание этих двух пакетов (К1 и Директ) связывают с неисправными соленоидами или потерями давления масла через уплотнения (перейти).
Вторым по популярности сгорающим пакетом является Директ: фрикционы -№319106. стальные диски Директа тоже меняют — 319126.(ниже)
Конструктивные особенности приводят к быстрому износу фрикционов чаще всего в барабане К-1 (319104 и 319124),
— или в барабане сцепления Директ (319106 и 319126)
Кроме фрикционов и стальных дисков пакета К1, другими лидерами «железа» по выходу из строя:
— фрикционы барабана торможения В1 (Реверс) 319110, слева.
Фрикционы Реверса отличаются по количеству зубьев (40 и 50)
— комплект поршней, (Input, Direct, Low/Hi) #319008. (Поршни 319985, 319982, 319987)
Часто встречающиеся неисправности электрики:
Ниссан Pathfinder, Инфинити … — выходит из строя гидроблок (Электронная плата) 319446 , выражающийся в том, что загорается надпись «Check Engine». (коды ошибки — P1757, P1759 и др. (P1705, P1744, P7514, P1764, U1000) которые говорят о проблемах в электроплате, датчиках, соленоидах или коннекторах)
Вызвано зачастую прикуриванием от аккумулятора или каким-то другим аварийным скачком напряжения. Эта проблема решается ремонтом электроплаты — № 319446C.
Это — первая из трех типичных неисправностей гидроблока и датчиков. Остальные две: — выходят из строя соленоиды (ниже). Заменяются.
Реже проблемой является выработка каналов самой гидроплиты — 319740. Если ремонт и чистка гидроблока не помогает — меняют весь гидроблок, меняют редко из-за высокой цены.
Существуют значительные разночтения в схемах гидроплит и идентификации соленоидов. На схеме слева есть несколько основных различий гидроблоков RE5R05A. Общее в них то, что соленоиды (которые довольно часто являются причиной нештатной работы «мозгов») существуют трех типов:
— Соленоид без «соска» № 319421,- 3 шт Он-Офф. нормально открыты, взаимозаменяемы. Назначение этих соленоидов в разных справочниках для разных авто — разное.
Но заменяются эти шесть соленоидов довольно часто. Пичина — критическое загрязнение и износ, конец ресурса.
— Линейный соленоид пакета Low Coast (EPC) PWM 319431 — 1 шт. R=28 Om (на схемах — справа), существует модификация с сопротивлением 12 Ом — 319431AH.
— С «соском» №319425 — 3 шт PWM . нормально — закрыты, взаимозаменяемы. Износ соленоидов часто сопровождается с износом тела клапанной плиты.
Болезни «возрастных» АКПП RE5RO5A (JR507E) имеют непредсказуемость как особенность:
— Барабан 319557 High-Low Clutch (5 Clutch), стирание тефлоновыми кольцами поверхностей суппорта. Последнее приводит к падению давления в пакете сцепления (барабане) Direct 319555 и сгоранию фрикционов.
Иногда летит Планетарный ряд задний 319584.
На этих же автомобилях часто проворачивается обгонная муфта 319646, встроенная в барабан 319610, которая оказывается конструктивно слабоватой для 5-литрового двигателя, работающего на предельных оборотах.
В возрастных автоматах мастера часто устанавливают внешний фильтр тонкой очистки — 100019,
Магистральный фильтр помогает держать масло чистым и уменьшает износ узлов трения. Это особенно рекомендуется всем автоматам, у которых штатный фильтр имеет металлическую сетку.
Такой фильтр кроме мелкодисперсной пыли от фрикционов удерживает также и клеевую основу фрикциона, в случае когда накладка стирается до самого основания. Что защищает соленоиды и клапана гидроблока от зависания и износа.
Кроме того, внутри есть магнит, удерживающий железную пыль и предохранительный\перепускной клапан, который срабатывает, если фильтр забыли заменить вовремя и грязь критически снизила пропускную способность. Такой фильтр стоит менять каждый год или раз в 10-20 ткм.
В АКПП RE5R05A рекомендуется менять масло чаще, чем обычно, не дожидаясь состояния густой непрозрачной взвеси. И тогда гидроблок сможет служить штатно и после заветной цифры в 200 ткм а срок первого капремонта можно будет оттянуть даже за 300 ткм. Также существует рекомендация водителям с агрессивной манерой езды — следить за работой гидротрансформатора и вовремя заменить фрикцион блокировки — главного «пачкуна» и «грелки» масла RE5R05A — 319001.
Гидроблок постоянно модернизировался, избавляясь от многочисленных «болезней роста», из-за которых требовались дорогостоящие ремонты АКПП на еще совсем юных машинах.
Известно более 20 модификаций гидроблоков RE5R05A. Мало того, разные автопроизводители даже заказывают электроплаты (которые работают в экстремальных условиях и являются уязвимым звеном большинства современных автоматов) — у разных производителей: от Бош до Хитачи.
Реставрацию гидроблока почти никто не производит, только чистку или замену (как — смотрите здесь)
Проблемы гидроблока можно разделить на механические (износ) и электрические — выход из строя датчиков, проводки, соленоидов, электроплаты гидроблока.
Чаще ремонтируют \ заменяют электроплату (Предложение по ремонту смотрите здесь- 319446C). Проблема — в переключениях и высвечивающихся кодах ошибок компьютера (типа — «не читается датчик оборотов Input speed Sensor revolution»). В лучшем случае иногда перепрограммируют гидроблок, но довольно часто приходится ремонтировать плату с заменой датчиков. Датчики врезаны в конструкцию платы и проверить их сопротивление затруднительно.
Подбор нового гидроблока производится по VIN-коду. В каждом случае капремонта возрастной машины стоит быть готовым к ремонту гидроблока, как и гидротрансформатора.

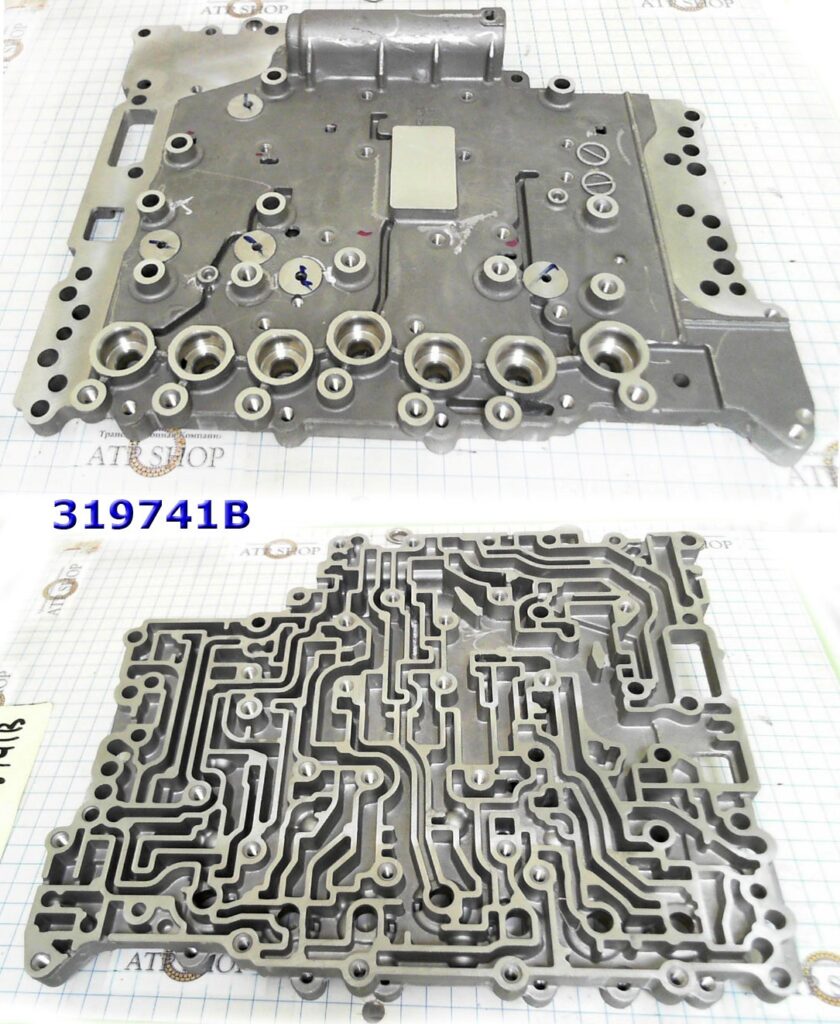

Иногда заказывают верхнюю часть плиты под замену 319741B когда можно не менять весь гидроблок.
Последние модификации этой современной 5-ти ступенчатой АКПП по-джатковски надежны и неприхотливы. В целом, RE5R05A — гордость Jatco среди 5-ти и 6-ти ступенчатых заднеприводных АКПП для дорогих и неубиваемых «великанов».
