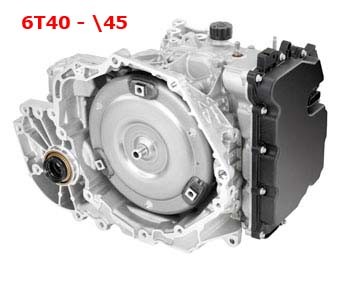

АКПП GM 6T40 — 6T30 /6T45 /6T50
6-ступенчатое семейство АКПП General Motors 6T30E, 6T40E, 6T45E «Hydra-Matic» — это современное поколение переднеприводных трансмиссий, устанавливаемое с 2007 года на автомобили Шевроле, Бьюик с двигателем от 1.4 л до 3.2 л.
Чаще всего у нас она встречается на Опель Астра, Сааб и на машинах главного клиента ДжиЭм: Шевроле — Cruze, Aveo и Epica... Собирается на корейских и китайских заводах ДжиЭм. И имеет свою маркировку на корпусе. 6T40 с 2008-го года устанавливали и на Шевроле Каптива российской сборки (Полный список — внизу). Эта серия — развитие устаревшей и не очень удачной 4-х ступенчатой АКПП 4Т40.
6T45E — устанавливается на передне- и полноприводные автомобили до 3.2л.
Маркировка трансмиссий GM означает: 6.. — 6-ступенчатая. ..Т.. — переднеприводные авто, ...40, 45 — класс По размеру передаваемого крутящего момента — Medium-Duty.
А 6T30E — Light-Duty и 6L80E — HeavyDuty (L- задний привод).
E — уже обязательное для 21 века «электронное управление» с помощью соленоидов, поэтому «Е» — часто опускается. Каждый завод использует и свою маркировку.
Отличить коробку 6Т40 от 6Т30 можно по корпусу снаружи. На фото слева — различие в межкорпусном сочленении: У старшего «брата» 6Т40 — 3 болта\отверстия на вертикальной части крышки, а у младшего «брата» 6Т30 — 2 отверстия\болта.
Замена масла
— Масло синтетическое, типа Дексрон-VI, для полной замены требуется около 8 литров.
Для проверки уровня и качества масла через контрольную пробку (3) — слева. Проверяется в положении селектора «P» на работающем и горячем двигателе откручивается пробка 3 и при достижении +85ºC должно начать выливаться масло. По его прозрачности судят о рабочем или «пограничном» состоянии масла. Если масло не начало вытекать, доливают некоторое количество через пробку 1 сапуна.
При любых подозрениях на запах горелого, непрозрачного или включений в масле продолжают диагностику — снимают поддон и проверяют наличие грязи на магните и стружки на датчике выходных оборотов. Коробка довольно чувствительна к переливу или недоливу масла. Контрольная пробка закручивается с усилием 12 Нм. Масло ATF рекомендуют проверять на прозрачность каждые 50 ткм, а после 100 ткм произвести частичную смену масла (срок первой смены — в зависимости от агрессивности вождения и езды с пробуксовкой), а затем — по мере загрязнения масла. При частичной смене масла сливается 4-6 литров масла. При снятии крышки гидроблока сливается на литр больше. При полной разборке — от 7 до 9 литров масла, в зависимости от модификации. Фильтр заказывают только при переборке автомата.

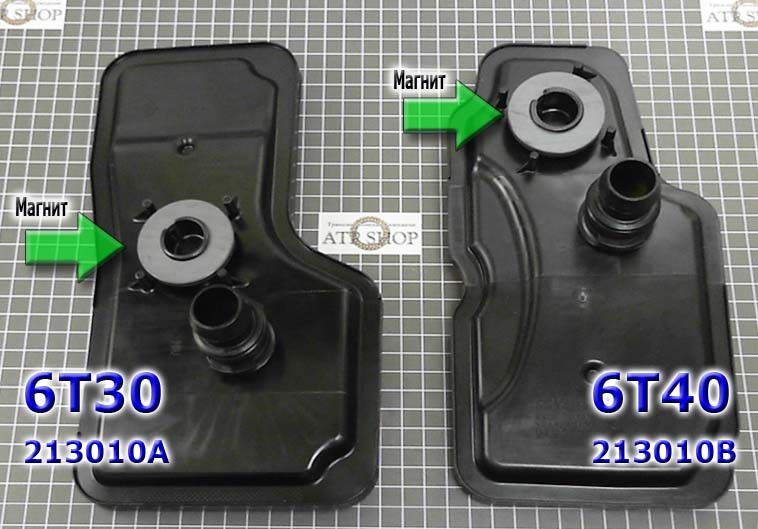

Фильтр меняется только с разборкой всей коробки. Фильтр 6T30 — №213010A отличается от старшего собрата. Фильтр для 6T45-6T40: — №213010B. Имеют фетровую двойную мембрану. Фильтр не подлежит промывке, одноразовый, заменяется.
Фильтр заказывают в основном неоригинальный, в крайне редких случаях владельцы перестраховываются и покупают оригинал. Меняют фильтр одновременно с заменой ремкомплекта прокладок и фрикционами — вместе с переборкой автомата.
Запчасти для капремонта и переборки АКПП
При переборке заказывают: фильтр, ОверолКит, фрикционы со стальными дисками (комплектом или по отдельности), стальные кольца и пружинные диски, реже — сразу поршни, соленоиды 213420KB. Остальное — по результатам диагностики.
Эти коробки довольно неприхотливы к качеству ремкомплектов. Чаще всего заказывают универсальные Ремкомплекты прокладок и сальников сборки АТОК. Для АКПП 6T30 — свой Ремкомплект прокладок и сальников — №213002.
Комплект фрикционных дисков — №213003. Рекомендованы к замене всем комплектом, если коробка эксплуатировалась с горелым маслом. Чаще берут неоригинал, реже — комплекты Дайнекс\BW оригинального качества.
При перегреве масла часто приходится менять комплект поршней, от перегревов дубеет резина. Комплект поршней 6T40/30 для замены состоит из 5-ти штук. Неоригинальные поршни — очень приличного качества: 213008.
Учитывая небольшой срок жизни соленоидов и гидротрансформаторов, с их «режимом проскальзывания», масло этого семейства трансмиссий мастера рекомендуют менять каждые 40-80 ткм, а проверять на мутность — каждый приход машины в сервис.
Гидротрансформатор при каждом приходе автомата в капремонт разбирают с заменой фрикциона блокировки, износ которого значительно снижает ресурс соленоидов. Заказ на ремонт гидротрансформатора — 213001.
Ремкомплекты из прокладок и сальников № 213002 для всех модификаций семейства (включая 6T35 и 6T50) — унифицированы. Заказываются практически для каждого капремонта. Заказывают Оверолы только неоригинал, чаще всего — АТОК, реже — Пресижн. Качество этих ремкомплектов давно не вызывает рекламаций у мастеров.
В ремкомплекты входят все обязательные к замене бумажные и резиновые прокладки, сальники насоса 213070, полуоси 213077, тефлоновые кольца (213199), комплект прокладок гидроблока ( 213320).
Подтекающий сальник гидротрансформатора говорит о возможных проблемах с втулкой насоса №213034, которую разбивает от вибраций и износа блокировки гидротрансформатора.
Проблема разбитой втулки насоса приводит к заметному уменьшению производительности насоса, что вызывает масляное голодание в конструктивно слабых узлах автомата.

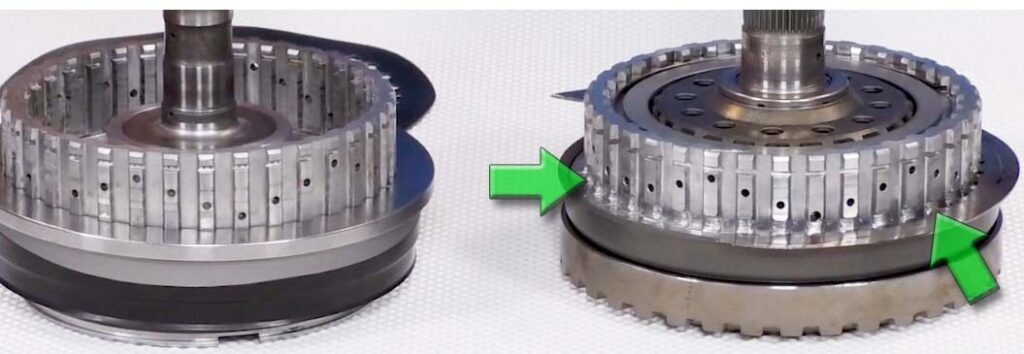

Барабан (Корзина сцепления) 4-5-6
Считается главной болезнью семейства 6T40 — Барабан 4-5-6 №213550 срывает наружное стопорное кольцо № 213866. И пружинный волнистый диск разбивает шлицы барабана и затем лопается сам.
Проблема считается конструктивной ошибкой: пружинный диск выполнили с зубчиками, тонкий стальной диск слишком большим давлением быстро съедает ответную часть алюминиевого корпуса и появляются люфты.
C 2010 года эту проблему подлечили, изменив конструкцию этого барабана сцепления. Барабаны для 6T30 и 6T40 различны по диаметру. Второе поколение этого барабана имеет суппорт на 3 кольца.
Разработаны диски-проставки — ремкомплект барабана 4-5-6 213856 в которой разделил диск на зубчатую проставку, которая надежно и долго работает с изношенными шлицами барабана и сам пружинный диск без зубьев. Этот комплект позволяет обойтись без замены барабана и рекомендуется для профилактической замены всем 6T40 \T30\T45, пришедшим в капремонт.
С первых лет эксплуатации этих коробок была отмечена настоящая эпидемия такой «болезни»: лопается Волнистая Пружина — №213856.
Весь пакет сцепления в этом случае начинает болтаться, что приводит к повреждению втулки Реакторного Солнца (Reactor Sungear 213610). Самое время ехать в ремонт и менять детали по-минимуму.

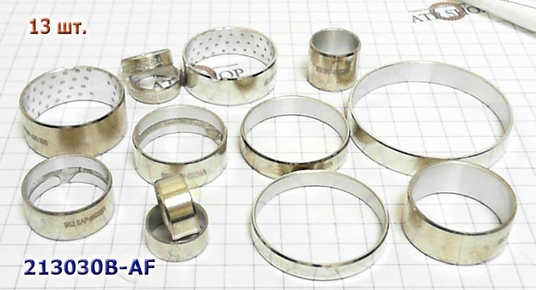

Комплект втулок 6T40- 6Т45Е
Конструкция этого автомата концептуально близка автоматам ZF серии 6HP, и болезни у них вызваны такими же причинами — нештатными вибрациями, которые разбивают втулки. Эти вибрации приводят к тому, что через изношенные втулки начинает уходить масло. Производительности насоса начинает не хватать и компьютер дает команду соленоидам открывать сечение все больше. И так до максимума.
Тогда максимальный поток горячего и грязного масла проходя через щели втулок съедает их до того состояния, что масло до самих пакетов почти не доходит, втулки страдают от масляного голодания и «съедаются» даже раньше, чем фрикционы. Начинается цепная реакция: больше грязного масла идет через втулки — сильнее горят фрикционы, быстрее износ фрикционов — больше износ втулок грязным маслом — больше вибрации — меньше масла — быстрее износ.
В таких случаях меняют втулки всем комплектом — №213030. Чем раньше заменены втулки, тем дольше прослужат соленоиды и фрикционы. С втулками вместе максимальный поток неочищенного масла съедает и клапана тонко настроенных соленоидов VFS. (ниже)
Часто при переборке автоматов с перегретым маслом заменяют пластиковые дефлекторы — 213698 и 213699.
Ресурс пластика дефлекторов при перегреве резко уменьшается. Заменяются в любом случае при горелом масле.
Всегда при вскрытии проверяют и меняют фрикционы. Первыми горят фрикционы 4-5-6 (Overdrive), 213100.
Бывают с выемкой на зубе и с плоским зубом.
На втором месте по замене — фрикционы пакета Direct 213106.
Длительная езда с люфтами барабана может привести к необходимости замены и самой планеты 213580 и самого барабана сцепления 4-5-6 № 213550 (выше).
При продолжении эксплуатации с разрушающейся планетой, металлическая крошка разбивает узлы АКПП непредсказуемо — Обгонку 213644, Поршни 213980, 213966, 213962.
Эта детская болезнь конструкции характерна как для 6T40-45 так и для 6T30 и очень зависит от программного обеспечения компьютера, позволяющего водителям перегружать это слабое звено трансмиссии.
Блок управления с соленоидами 6T40/ 6T30
Электрика этой коробки по идеологии очень похожа на электрику ZF 6HP19. Здесь также часто используется фрикцион блокировки гидротрансформатора, экономя …(подробнее), такой же группой работают соленоиды переключения скоростей.
Чтобы не перегружать соленоид блокировки ГДТ (он в середине), его функции распределили между несколькими соленоидами-электрорегуляторами и каналами гидроблока. Также перераспределили на всех функции смягчения переключения передач. Теперь все соленоиды работают одной «командой», а компьютер подстраивается под степень износа соленоидов. Соленоиды можно проверить на сопротивление омметром. 6 соленоидов VFS должны при 21°С иметь сопротивление от 3 до 5 Ом, Он-Офф соленоид-клапан SS1 — 16-…-20 Oм.
Комплект соленоидов 6T40/30 меняется довольно часто — №213420. Комплект соленоидов известен нескольких поколений. Первое поколение (с черным коннектором) устанавливалось до 2011 года. С 2012 года стали устанавливать более живучие соленоиды 2-го поколения, желто-зеленые, справа.
Заказывают комплект одних соленоидов, когда чистка гидроблока и соленоидов не решает проблему — 213420KBA. Но если заменить одни соленоиды и не устранить причину нехватки масла в пакетах (износ втулок, колец), то соленоиды начнут сразу работать на максимуме и по ускоренному графику выработают свой ресурс.
При переборке плиты меняют встроенный фильтр-прокладку — 213016.
Блок соленоидов 6T30 имел похожие проблемы. Его несколько раз модифицировали, в 2011-м, 2012 и 2014. Также номер начинается 24256…, 24265…(2012 год) и 24267… (2014). Встречаются запросы и на замену клапанной плиты №213740
Другая типичная проблема для современных гидроблоков, работающих при высоких температурах (120º+) и с металлическими опилками в масле — проблемная работа датчиков оборотов Холла. Первые проблемы гидроплиты и соленоидов обычно приводят к нештатной работе 4-6 передач и сгоранию фрикционов пакета Direct 213108. Выражается тем, что машина начинает дергаться при движении. Мастера связывают эту проблему с износом и загрязнением электроники, работающей в критических температурных режимах и в среде грязного масла.
— Датчик выходящих оборотов (Sensor OSS) — 213436.
— Датчик входных оборотов (Sensor ISS) — 213438. По нему мастера диагностируют износ «железа» коробки, стружка намагничивается датчиком и быстро старит и сам датчик. У обоих датчиков встречаются обрывы в проводке.

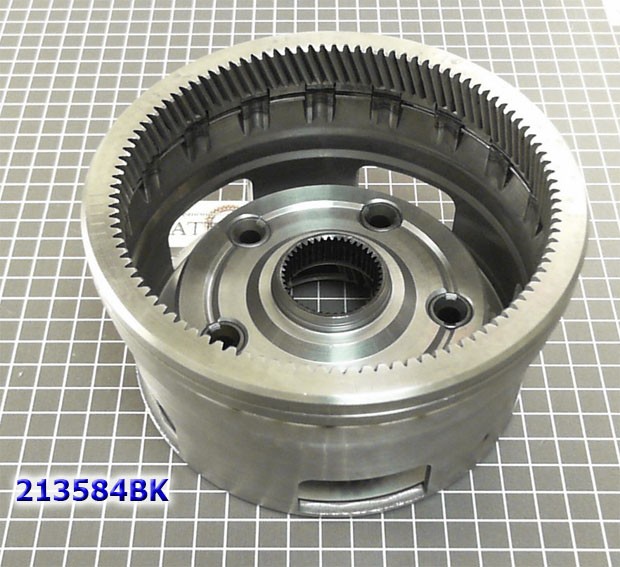

Планетарный ряд 6T40
На 6T40 устанавливался Планетарный ряд Output на 4 сателлита. Но для двигателей c максимальным крутящим моментом такой вариант быстро выходил из строя, если водитель часто нагружал трансмиссию максимальными крутящими моментами.
Сейчас при ремонте 6T40 для замены изношенного старого (на 4) устанавливают усиленный 5-ти сателлитовый, такой, который применяется на 6T45 — 213584.
Причиной потери 4-6 передач мастера называют выработанные каналы управления ТСС (гидротрансформатором) гидроблока (144740-01), для ремонта самой плиты иногда используют анодированный золотник большего размера (Oversized Solenoid Regulator Valve) слева, что происходит почти одновременно с концом жизни соленоидов. Номер ремкомплекта Sonnax — 213742.
Но к таким ремкомплектам кроме специального оборудования для проведения этой операции требуются руки нейрохирурга и любовь копаться в «мозгах» автомата — в гидроблоках.
Комплект Соннакс для редких ремонтов гидроблока 6T40, 6T45 (144741-01) подходит также для аналогичной фордовской гидроплиты 6F35 — № 213742
Фордовцы разработали и отрегулировали свой гидроблок гораздо более щадяще для коробки 6F35, чем программисты ДжиЭм для Шевроле и Опеля, у которых все первые выпуски гидроблоков 6T40 — 45 и блоков управления послушно рвут «железо» трансмиссии, подчиняясь педали в пол, как это любят фанаты этих марок.
Это еще одна современная автоматическая трансмиссия, владельцам которой стоит внимательно следить за качеством и температурой масла (Dexron-VI) и при первом же подозрении на грязь в ATF — менять его, не жалея фильтра, но жалея «мозги» трансмиссии. Также внимательно стоит следить за первыми признаками падения давления в линии после 2- 3-х лет эксплуатации автомобиля и проверять и чистить гидроблок с соленоидами.
Ремонт гидротрансформатора с заменой фрикционных дисков в случае быстрого загрязнения масла и проблем гидроблока — очень рекомендуется, особенно после 130-150 ткм пробега.
И не рекомендуется перегружать этот автомат высокими крутящими моментами и агрессивными разгонами. «Железо» в «перечипованных» на заводе коробках нагружено до своего предела. Нужно учитывать, что создавалась и отрабатывалась эта АКПП в то время, когда полумертвый GM стоял на грани банкротства (2008-09) и все инженеры автогиганта сидели на чемоданах в ожидании сокращения. И только после 2010 года 6T40 стала подтягиваться к высоким требованиям мирового авторынка.
Кроме всего прочего, мастера рекомендуют установить дополнительный радиатор охлаждения для семейства 6Т АКПП. Машины выпусков последних лет отрегулированы чуть осторожнее и не позволяют водителям убивать эту в общем-то неплохую 6-ти ступенчатую коробку, вполне способную составить конкуренцию по комфортности джатковским вариаторам.
