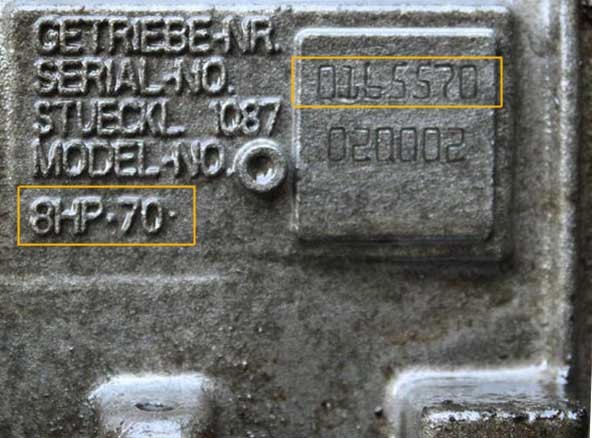

АКПП ZF 8HP45, 8HP50\51, 8HP75,\76, 8HP90
Автомат продольного расположения ZF 8HP45 (8HP70, 8HP50, 8HP75) для заднеприводных авто БМВ — усовершенствованная модификация своих старших собратьев 6HP21 и 6HP26.
Эта коробка была спроектирована как бестселлер, который должен был превзойти всех предшественников: как своего 6-ти ступенчатого собрата 6HP21-26 так и японского — Айсин TR60\80 по экономичности и динамическим характеристикам. И конечно — общего конкурента: Гетраг с его преселективными коробками по комфорту.
И действительно, ZF8HP стала поставляться автозаводам по той же цене, что и 6-ти ступенчатые предшественники, уместившись в тот же вес и объем, но превосходя их по всем характеристикам.
Пилотный вариант был выставлен на конвейер в 2008-м году и после обкатки на БМВ 7-й серии ZF8HP стали устанавливаться на машины с максимальным крутящим моментом до 400 Нм для 8HP45 и до 700 Нм у 8HP70. Эти модификации надежно работали в экономных режимах, но не выдерживали спортивные режимы, близкие к 400/600 Нм. И в 2010-м вышли усиленные модификации 8HP50\8HP75, которые лучше перевариварили максимальные моменты при езде в спортивных режимах. И в 2014-м они заменили первое поколение 8HP45\8HP70.
Мастера рекомендуют менять масло с фильтром как можно чаще, так как грязное масло сильно влияет на включение сцеплений, наступает быстрый износ фрикционов и втулок. Износ фрикционов даже до половины накладки приводит к цепной реакции износа втулок, усиливающимся вибрациям, потере давления и сгорания всего пакета.
Фильтр АКПП для БМВ — такой же как у предшественника 6HP26 — с фетровым мешком, встроенным в одноразовый пластиковый поддон — №186010. Поддоны с фильтром для замены масла все больше заказывают качественный неоригинал. И только в половине случаев мастера просят для въедливых клиентов «Только оригинальный фильтр-поддон».
Поддон — пластиковый, откручивать и затягивать болты мастера стараются очень осторожно, чтобы не повредить металл болтов и не нарушить герметичность. Рекомендуется по диагонали, начиная от середины к краям. (схема — Слева). По грязи в масле и на магнитах определяют степень износа деталей.
Для Ауди и Фольксваген с глубоким металлическим поддоном — свои фильтры, обычного типа, отдельно от поддона — 186010A
Масло ATF: — ZF LifeGuard 8 (зеленое). Каждым производителем заливается своё масло, но часто мастера при замене заливают неоригинальные масла известных брендов, разработанные для «ZF 8HP».
Масло меняется частичной заменой за 2 раза. Мастера в зависимости от агрессивности вождения рекомендуют после 60-80 ткм проверить уровень и качество масла по прозрачности. Коробка довольно чувствительна к грязному маслу (соленоиды и клапана гидроблока), а также — к недоливу или переливу. Уровень проверяется по переливным пробкам при температуре масла +30…+50ºС. При нагреве масла до температуры +45º должно начать выливаться старое масло из переливной пробки. (сбоку от сливной пробки). Более всего коробка чувствительна к агрессивной езде на холодном масле и уже традиционно — к перегреву свыше 130º.
Существуют различные модификации фильтров 8HP — #186010.
Фильтр с маслом инженеры из Саарбрюкена рекомендуют менять не реже, чем раз в 80 ткм ( а с возрастом — каждые 60 ткм. При агрессивной езде — следует мониторить прозрачность масла в каждый приезд на обслуживание и заменить его как только оно подходит к пограничному состоянию.
Замену масла после 100 ткм пробега рекомендуют производить со снятием поддона и ревизией пластикового адаптера гидроблока (186444) и сепараторной пластины (186741).
Ремонт гидротрансформатора входит в обязательный регламент при переборке автоматов ZF8HP после пробегов 200-300 ткм — 186001.
При переборке этого семйства кроме фильтра заменяют все фрикционы, прокладки и сальники, втулки. Спортивная езда приводит к необходимости замены масла уже через 20-30 ткм а капремонта через 80-120 ткм пробега.
При агрессивной манере езды рекомендуется после 100 ткм тестировать гидротрансформатор на износ фрикционов блокировки и наличие вибраций. И вовремя менять фрикционы гидротрансформатора, не дожидаясь их износа до железа и фатального загрязнения фрикционным клеем клапанов в соленоидах. Фрикционов в блокировку бублика заложили необычно много, чтобы хватило на 200 ткм активной езды, но некоторые особо нетерпеливые умудряются сжечь их раньше.
Одновременно с ремонтом гидротрансформатора и заменой фильтра при переборке меняют расходники: — Ремкомплект прокладок и сальников, Оверол Кит — №186002. Опытные мастера или знакомые с этим автоматом для переборки выбирают оверолы Неоригинал.
Комплект фрикционов (186003) и комплект втулок (186030). При этом всегда меняется и прокладка гидроблока (сепараторная пластина — 186741), которая быстро стареет от высоких температур.

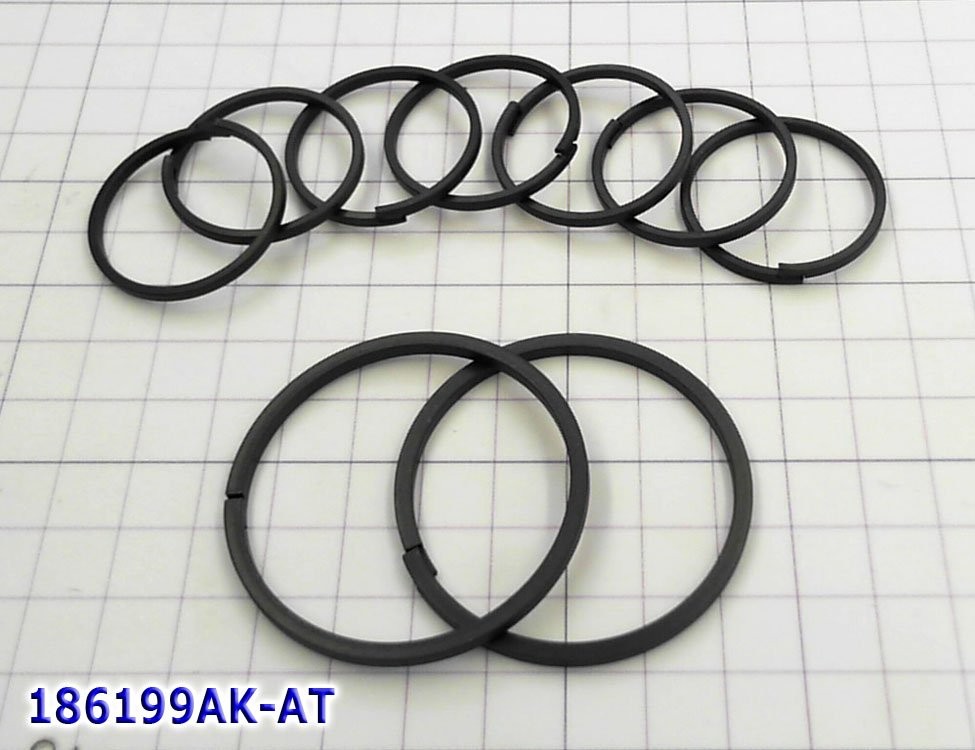

Иногда мастера заказывают для лайт-переборки комплект тефлоновых колец 186199, если авто пришло в ремонт на пробегах до 100 ткм и без перегрева.
Часто для полной переборки при сгоревшем масле заказывают комплект популярных в замене поршней (сцеплений B, C, E) — 186008.
Если коробка долго эксплуатируется с вибрациями, в грязном масле и нагружается максимальными разгонами, то кроме пакета «Е» разбиваются шестерни сателлитов соседнего планетарного ряда P2 (186584).
Также как и у предшественников 6НР в каждом ремонте чистится гидроблок с соленоидами и меняются расходники: — сепараторная пластина гидроблока, металлическая с обрезиненными дорожками. Подбирают пластину по кодам (A048…А049) на самой пластине: — 186741. Для этого требуется снятие поддона.

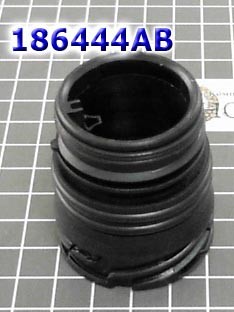

— подтекающий зимой коннектор разъема электроплаты с уплотнениями и дорожками: 186444. Расходник входит в многие Ремкомплекты и требует регулярной замены, если машина часто эксплуатируется морозными зимами без достаточных прогревов АКПП перед ездой. Также при переборке мехатроника привычно меняются поршеньки аккумулятора 7шт. (186742)
Клапана, пластиковые и резиновые расходники гидроблока (входят в Ремкомплект)
Иногда мастера меняют только фрикционы сгоревших пакетов (А и Е\С). Первыми горят фрикционы С 186106 — в пакете «Е/С». Связывают это с изношенными грязью кольцами, проблемами гидроблока и вибрациями втулок, через которые уходит давление и фрикционы начинают страдать от недостатка давления масла. На втором месте по сгоранию — сцепление А, а за ними горит пакет В. С фрикционами этих пакетов меняют и поршни.
Если коробка долго работала с горелым маслом, а владелец продолжал активно давить педаль газа, то приходится менять весь комплект фрикционов (186003) и одновременно с этим — универсальный комплект втулок ZF8HP — 186030. Втулки для возрастных авто заказывают так же привычно как и у 6-ти ступенчатого предшественника, чтобы долго не видеть в капремонте это довольно капризное в ремонте семейство ZF8.
Другие расходники для быстрого капремонта собраны в Ремонтный (малый) комплект ZF8HP45/ 8HP70 (болтов 14 шт., сальник насоса, уплотнения) — 186070.
Одним из слабых мест «железа» часто оказывается алюминий пакета Е — срывает шлицы: Ступица, HUB «E» Clutch» — 186574.

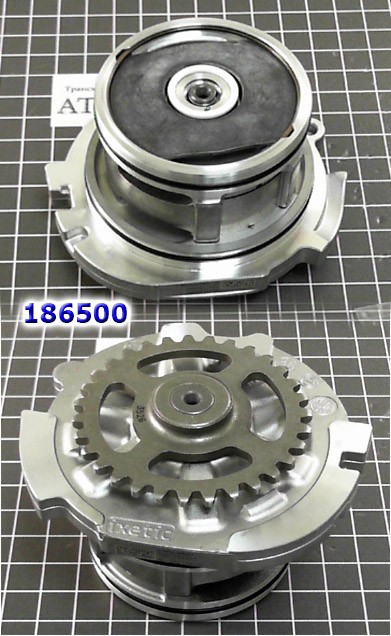

Популярным в ремонте становится маслонасос — 186500 и подшипник насоса 186220,
Причиной мастера называют длительную (и агрессивную) эксплуатацию с изношенным гидротрансформатором, грязным маслом и заметным, увеличивающимся гулом (вибрациями).
Масляный насос 8HP технологически стал более сложен для экономии веса и габаритов, что обычно ведет к уменьшению ресурса. Но 4-6 лет нормальной эксплуатации насосы 8HP в большинстве своем легко выкатывают.
Довольно осторожно запрограммирована работа гидроблока — №186740, с соленоидами, которые забиваются грязным маслом изношенной блокировки гидротрансформатора и металлической пылью, оседающей на магнитных датчиках. Чистка обычно помогает.
Плата Мехатроника содержит в себе датчики оборотов ISS ((входных оборотов) и OSS (выходных оборотов) 186446.
Сам Мехатроник с соленоидами может пройти 300-400 ткм, но длительная работа в грязном или перегретом масле значительно снижает его ресурс. Комплект соленоидов — 186420.

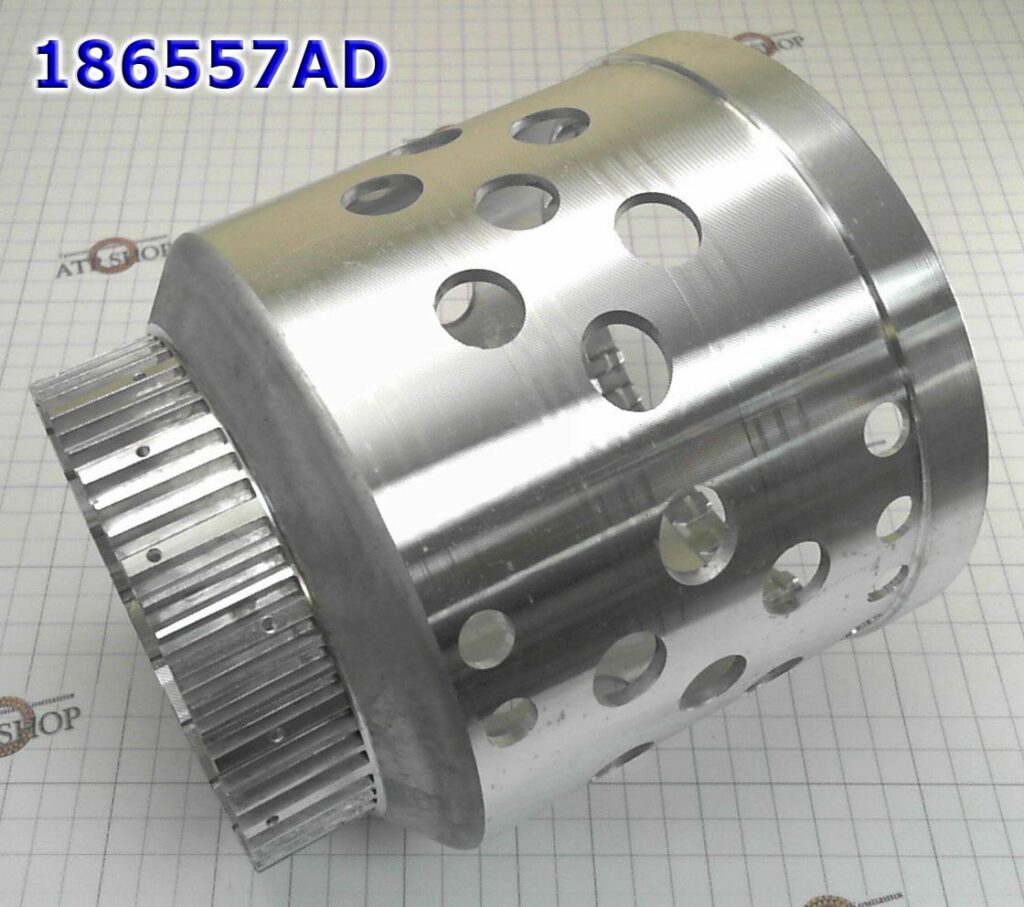

Из-за ошибки мастеров при разборке автомата стали появляться в заказах алюминиевые Хабы — ступицы сцепления D: 186557
Капризный и тонкий алюминий коробки при разборке нужно жалеть, снимая упорные кольца. Для этого мастера даже изготавливают специальную металлическую упор-подкладку или вытачивают опорное кольцо, чтобы не сломать край алюминиевого корпуса.
Протечки масла ATF светятся в ультрафиолетовом свете для облегчения диагностики. Как менять масло — справа.
Проблема коробок ZF часто видят в том, что соленоиды-электрорегуляторы VFS ZF-й конструкции сильно зависят от скорости потока масла и при загрязнении масла и оседании пыли внутри самих соленоидов начинают «глючить» и выдавать кривые давления — отличающиеся от тех, что ждет от них компьютер. Конфликты с подстраивающимся под них компьютером приводят к различным непредсказуемым проблемам типа: — проскальзывания фрикционов, — толчки и удары.
Новые Мехатроники для замены стоят дороже, чем «снять-отремонтировать-собрать гидротрансформатор» на этих коробках. Хотя по времени замена Мехатроника занимает несколько часов, а ремонт ГДТ — несколько дней, поэтому, к сожалению водителей, новые Мехатроники продаются чаще, чем ремонтируются старые «бублики».
Все, что нужно знать о неисправностях АКПП - как вовремя распознать проблемы и не пропустить важные моменты
Некоторые признаки неисправности автоматической коробки передач (АКПП):
При возникновении любого из перечисленных симптомов необходимо обратиться к профессионалам для проведения диагностики коробки.
Некоторые симптомы неисправности автоматической коробки передач (АКПП):
При наличии хотя бы одного из перечисленных симптомов необходимо обратиться в профессиональный сервис для диагностики АКПП.
Среди узлов автоматической коробки передач (АКП), которые ломаются чаще всего, можно назвать гидротрансформатор, масляный насос, гидроблок и тросовый привод.
Некоторые причины поломок:
Для диагностики и ремонта АКПП рекомендуется обратиться к квалифицированному специалисту.
Для продления срока эксплуатации АКПП необходимо соблюдать регламент ТО, установленный производителем. Процедура технического обслуживания автомобиля представляет собой комплекс профилактических мероприятий, обеспечивающих поддержание коробки автомат в рабочем состоянии.
Периодичность прохождения техобслуживания в первую очередь зависит от возраста и пробега автомобиля чем больше пробег, тем чаще нужно делать профилактические работы. В среднем плановое техническое обслуживание АКПП необходимо выполнять каждые 40-60 тыс. км пробега, однако при эксплуатации автомобиля в плохих дорожных условиях рекомендуется снизить этот интервал до 30 тыс. км.
Процедура технического обслуживания включает следующие основные виды работ:
Частичная или полная замена трансмиссионной жидкости при длительном использовании ATF-жидкость теряет рабочие присадки, в результате увеличивается скорость износа комплектующих. При полной замене трансмиссионной жидкости выполняется также промывка системы.
Замена фильтров в процессе эксплуатации материал фильтра истончается и в АКПП вместе с маслом попадает абразив.
Установка новых расходников различного рода уплотнители отличаются ограниченным ресурсом эксплуатации, поэтому их необходимо своевременно менять для предотвращения течи масла.
При прохождении технического обслуживания АКПП автомобиля также выполняется визуальный осмотр комплектующих на предмет повреждений и сильного износа. Рекомендуется также раз в два года промывать гидроблок и радиатор.
Гидромеханическая коробка передач является довольно ресурсоемким видом трансмиссии, но требует своевременного ремонта и обслуживания АКПП, а также соблюдения определенных правил эксплуатации.
Коробка автомат плохо переносит работу на холодную, поэтому рекомендуется перед началом поездки хорошо прогреть автомобиль. Также нельзя использовать автомобиль с АКПП в качестве буксира. Частой причиной выхода из строя автоматической трансмиссии становится агрессивное вождение резкие старт и торможение сильно нагружают коробку. В случае длительных остановок в пробках и на светофорах рекомендуется переводить положение селектора на режим паркинга или нейтраль.
Автомобиль с автоматической коробкой передач стал обычным явлением, более того, таких машин становится все больше. Эта динамика объясняется легкостью в управлении: переключение передач происходит автоматически без участия со стороны водителя. Автомат обеспечивает еще и более высокую топливную эффективность, но без недостатков тоже не обошлось: по сравнению с механической трансмиссией, АКПП отличается меньшей отказоустойчивостью, поэтому автовладельцам необходимо время от времени проходить диагностику и ремонт АКПП.
1. Переключения рычага селектора перед троганием вперед или назад должны производиться при нажатой педали тормоза и полностью заторможенном автомобиле.
При переводе рычага из режима «D» в «R» и обратно не нужно делать задержку в положении «N» (это не механика с синхронизаторами, где нужна небольшая пауза на нейтрали при переключениях вверх).
2. Начинать движение (снимать ногу с педали тормоза и нажимать на педаль газа) следует только после характерного толчка, свидетельствующего о полном включении передачи.
3. Во время остановок на светофорах, в пробках, непродолжительных стоянках не стоит использовать режим «N». Для этого есть режим «P», либо удерживать авто педалью тормоза. Не будет ни одного лишнего включения промежуточных режимов когда быстро переводится рычаг!
Также не рекомендуется использовать «N» при длительных спусках для обеспечения движения «накатом» — нарушение этого правила могжет привести к поломке АКПП.
На скользкой дороге во время принудительного понижения передачи ведущие колеса могут начать буксовать, что может привести к возникновению заноса. Ничего страшного во время буксования в АКПП не происходит.
Следует избегать лишь длительной пробуксовки ведущих колес. Повышенное тепловыделение в гидротрансформаторе в этом случае может быть критичным (особенно, если система охлаждения имеет низкую эффективность, например, радиатор охлаждения АКПП засорен).
Если автомобиль забуксовал, то давить на педаль газа бесполезно и вредно для АКПП. В таких случаях нужно включить понижающую передачу, и действуя педалью тормоза как сцеплением, обеспечивая медленное вращение колес, попробовать выбраться.
Новички, привыкнув ездить в основном по твердому покрытию, часто вязнут в снегу или грязи, потому что панически газуют. При «раскачивании» автомобиля с АКПП нужно не просто переключать селектор «вперед — назад», а обязательно останавливать движение в точке «зависания» тормозом. Если не пользоваться тормозом, АКПП сильно нагружается.
С АКПП нельзя транспортировать авто на сцепке — нужен эвакуатор. Дело в том, что в АКПП смазка осуществляется принудительно, т.е. масло подводится к каждой паре трения под давлением только при работающем двигателе. Если двигатель не работает или трансмиссия неисправна, значит нет и смазки. Косвенно работоспособность насоса оценить можно, сравнив уровень масла при заглушенном и работающем двигателе. Если уровень не меняется, о буксировке даже и не думайте. Буксировку можно производить только при работающем двигателе и в режиме “N”.
Автомобиль с АКПП нельзя завести принудительно с толкача, не используя стартер. Шестеренчатый насос получает энергию только от двигателя, и если двигатель не работает, то давления в системе нет, в каком бы положении ни находился рычаг выбора режима движения (если нет отдельного масляного насоса, работающего не от двигателя, а от карданного вала).
